トップページ -> 商品一覧 -> 50Ω同軸ケーブル(BNCケーブル) タイプ15CR
ケーブルタイプ15CRについて
【同軸ケーブルタイプ15CR】
ケーブル・コネクタ仕様一覧
(PDF)

コネクタ種類 BNC-P-3DW-CR (オス)
加工内容 片端加工(圧着タイプ)
ケーブル種類 3D-2W(灰色)※関西通信電線 or フジクラ社製品
その他 ○ケーブル長さ(全長)は0.50m〜5.00mまでは0.01m単位で指定可能

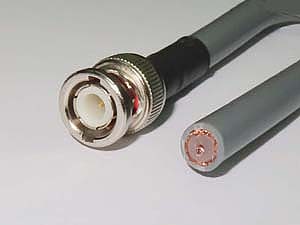

【ケーブルイメージ】

【コネクタ特徴】
○アルミック電機社製。
○小型軽量で着脱容易なバイオネットロック接続機構採用。
○50Ω同軸コネクタ。
【コネクタ概観】
【コネクタ仕様】 【コネクタ材質/処理】
準拠規格 MIL-C-39012
特性インピーダンス 50Ω
定格電圧 AC500V
絶縁抵抗 DC500Vで1000MΩ以上
接触抵抗 3mΩ以下
耐電圧 AC500V one minute
部品 材質 処理
ボディ 銅合金 ニッケル
コンタクト(オス) 銅合金
コンタクト(メス) 銅合金
絶縁体 四弗化樹脂
黒収縮チューブ ポリオレフィン樹脂
当店の商品は長さ区分(9区分)、購入本数(7分類)によりことこまかに価格を設定しております。
まずは下記でご希望の長さ区分を選び価格一覧をご覧になって下さい。
同軸ケーブルタイプ15CR-1 同軸ケーブルタイプ15CR-2 同軸ケーブルタイプ15CR-3 同軸ケーブルタイプ15CR-4 同軸ケーブルタイプ15CR-5
長さ:0.50〜1.00m 長さ:1.01〜2.00m 長さ:2.01〜3.00m 長さ:3.01〜4.00m 長さ:4.01〜5.00m
価格:\630〜 価格:\790〜 価格:\985〜 価格:\1,155〜 価格:\1,325〜
同軸ケーブルタイプ15CR-6 同軸ケーブルタイプ15CR-7 同軸ケーブルタイプ15CR-8 同軸ケーブルタイプ15CR-9
長さ:10.00m 長さ:20.00m 長さ:30.00m 長さ:50.00m
価格:\2,175〜 価格:\3,750〜 価格:\5,300〜 価格:\8,450〜
同軸ケーブル加工、同軸加工、同軸ケーブル価格、単価でお困りの方は是非当サイトでご検討下さい。
